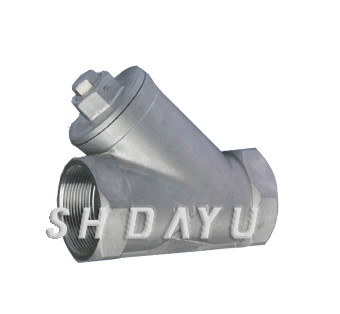

TYG型螺纹过滤器

上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品TYG型螺纹过滤器 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。

专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com

在线服务:

产品介绍同类产品在线讯盘

TYG型螺纹过滤器产品介绍

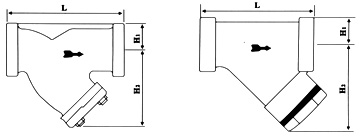

尺寸图

一、产品[过滤器 ]的详细资料：

产品型号：TYG型

产品名称：过滤器

产品特点：TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。过滤器价格,过滤器报价,过滤器厂家。

二、特点：

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。

三、主要零件部件材料表：

主要零件部件材料表

Parts
零件名称

Materials
材料

Body
阀体

carbonstoeIStainlessSteeI
Fram bronze．brass
碳钢、不锈钢、黄、青铜

Gauze Filter Cap
滤网盖

carbonstoelStainlessSloel
碳钢、不锈钢

Filter Core Net
滤芯网

Stainless Steel
不锈钢

Gaske r
垫片

Metal graphite
金属石墨

四、TYG型螺纹过滤器技术参数表：

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure(MPa)
公称压力

Max．AIlowable
TMP(℃)
高允许温度

External Dimensions(mm)
外形尺寸

L

H1

H2

ATGN W-16 64A

15—20
25

Thread Socket weld
螺纹承插焊

1.6—6.4

425

90
100

20
23

78
88

ATGN W-16 64A

32—40
50

Thread Socket weld
螺纹承插焊

1.6—6.4

425

130
150

32
38

120
128

ATGN W-16 25A

65
80

Thread Socket weld
螺纹承插焊

1.6—2.5

350

210
230

44
54

180
192

ATGN W-16 25B

15—20
25

Thread Socket weld
螺纹承插焊

1.6—2.5

350

75、85
90

20
23

75
85

ATGN W-16 25B

32—40
50

Thread Socket weld
螺纹承插焊

1.6—2.5

350

120
140

32
38

113
122

ATGN F-16 25C

15—20
25

Thread Flange
螺纹法兰

1.6—2.3

250

85
95

22
25

78
88

ATGN F-16 25C

32—40
50

Thread Flange
螺纹法兰

1.6—2.3

250

130
150

35
40

115
125

订货须知：
一、①TYG型螺纹过滤器产品名称与型号②TYG型螺纹过滤器口径③TYG型螺纹过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的TYG型螺纹过滤器型号，请按TYG型螺纹过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
感谢您访问我们的网站【http://www.dayufaye.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品介绍同类产品在线讯盘

TYG型螺纹过滤器同类产品

产品介绍同类产品在线讯盘

TYG型螺纹过滤器在线讯盘

主要零件部件材料表	Parts 零件名称	Materials 材料
	Body 阀体	carbonstoeIStainlessSteeI Fram bronze．brass 碳钢、不锈钢、黄、青铜
	Gauze Filter Cap 滤网盖	carbonstoelStainlessSloel 碳钢、不锈钢
	Filter Core Net 滤芯网	Stainless Steel 不锈钢
	Gaske r 垫片	Metal graphite 金属石墨

Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 高允许温度	External Dimensions(mm) 外形尺寸
Model 产品型号	Nominal Diameter(DN) 公称通径	Connection 连接方式	Nominal Pressure(MPa) 公称压力	Max．AIlowable TMP(℃) 高允许温度	L	H1	H2
ATGN W-16 64A	15—20 25	Thread Socket weld 螺纹承插焊	1.6—6.4	425	90 100	20 23	78 88
ATGN W-16 64A	32—40 50	Thread Socket weld 螺纹承插焊	1.6—6.4	425	130 150	32 38	120 128
ATGN W-16 25A	65 80	Thread Socket weld 螺纹承插焊	1.6—2.5	350	210 230	44 54	180 192
ATGN W-16 25B	15—20 25	Thread Socket weld 螺纹承插焊	1.6—2.5	350	75、85 90	20 23	75 85
ATGN W-16 25B	32—40 50	Thread Socket weld 螺纹承插焊	1.6—2.5	350	120 140	32 38	113 122
ATGN F-16 25C	15—20 25	Thread Flange 螺纹法兰	1.6—2.3	250	85 95	22 25	78 88
ATGN F-16 25C	32—40 50	Thread Flange 螺纹法兰	1.6—2.3	250	130 150	35 40	115 125
