塑料蝶阀
上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品塑料蝶阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。
专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com
在线服务:
一、产品[全塑蝶阀]的详细资料：
产品型号：D71X-S
产品名称：全塑蝶阀
二、材料名称：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
RPP PVDF |
|
2 |
阀瓣 |
RPP PVDF |
|
3 |
阀杆 |
45 1Cr18NI9 |
|
4 |
阀座 |
EPDM氟橡胶 |
|
5 |
O型圈 |
EPDM |
|
6 |
手柄（手轮） |
RPP ABS |
|
7 |
蜗轮面 |
钢、铸铁 |

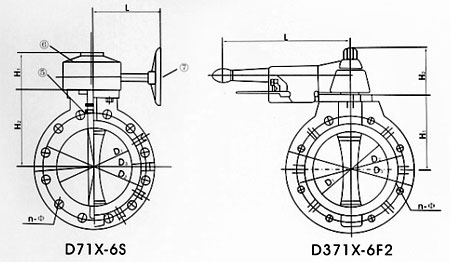

三、塑料蝶阀外型连接尺寸及重量：
|
公称通径 |
尺寸（mm） |
工作压力（MPa） |
工作温度（℃） |
操作 | |||||||
|
DN（mm） |
D1 |
D2 |
D3 |
L |
L1 |
H1 |
H2 |
n-Φ |
- |
RPP PVDF |
手柄 |
|
40 |
47 |
110 |
150 |
200 |
39 |
86 |
70 |
4-18 |
0.6 | ||
|
50 |
56 |
120 |
200 |
220 |
40 |
88 |
70 |
4-18 |
0.6 | ||
|
65 |
71 |
145 |
185 |
220 |
46 |
100 |
70 |
4-18 |
0.6 | ||
|
80 |
85 |
200 |
195 |
280 |
46 |
105 |
85 |
8-18 |
0.6 | ||
|
100 |
105 |
180 |
215 |
280 |
54 |
118 |
85 |
8-18 |
0.6 | ||
|
125 |
131 |
210 |
250 |
300 |
70 |
203 |
93 |
8-18 |
0.4 | ||
|
150 |
153 |
240 |
285 |
300 |
74 |
176 |
93 |
8-22 |
0.4 | ||
|
200 |
204 |
295 |
340 |
180 |
87 |
210 |
93 |
12-22 |
0.4 |
蜗轮 | |
|
250 |
255 |
350 |
395 |
180 |
114 |
240 |
93 |
12-22 |
0.25 | ||
|
300 |
320 |
400 |
445 |
180 |
114 |
270 |
93 |
12-22 |
0.25 | ||
|
350 |
365 |
460 |
505 |
180 |
127 |
300 |
93 |
20-22 |
0.25 | ||
|
400 |
392 |
515 |
580 |
240 |
140 |
350 |
108 |
20-26 |
0.25 | ||
|
450 |
452 |
565 |
615 |
240 |
152 |
370 |
108 |
20-26 |
0.15 | ||
|
500 |
502 |
620 |
670 |
260 |
152 |
400 |
108 |
20-26 |
0.15 | ||
|
600 |
603 |
725 |
780 |
280 |
178 |
465 |
108 |
20-30 |
0.15 | ||
订货须知：
一、①塑料蝶阀产品名称与型号②塑料蝶阀口径③塑料蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的塑料蝶阀型号，请按塑料蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
