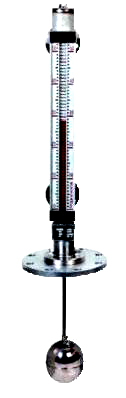

磁性翻柱液位计

特点

结构简单，安装使用方便。

测量范围大，功能多

耐腐蚀，能防爆。

主要技术参数

基本型就地指示式液位计

测量范围：0～3000mm。

指示误差：±10mm。

额定工作压力：0.6、1.6、及2.5MPa。

使用介质温度：-40～+250℃。

使用介质密度：不小于0.55g/cm³。

运转变送器

测量范围：0～300mm。

输出信号：4～20mA.DC。

基本误差：±10mm。

供电电源：24V.DC。

负载电阻：250Ω(不包括导线电阻200Ω)。

大远传距离：3Km。

防爆类型与标志：1、ibⅡBT4本质安全型；2、dⅡBT4隔爆型。

关联设备：LB830S齐纳安全栅(用于本质安全性变送器)。

报警器

输出形式：开关信号。

报警误差：±5mm。

开关触头容量：24V.DC。

供电电源：24V.DC。

触头工作寿命：不小于10⁵次。

防爆类型与标志：1、ibⅡBT4本质安全型；2、dⅡBT4隔爆型

关联设备：LB830S齐纳安全栅(用于本质安全型变送器)。

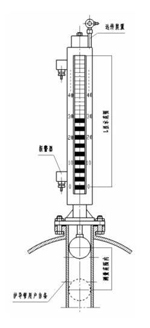

原理结构

基本型液位计筒体内装有磁性浮子，它随着容器内的液位升降而上下移动，并借助磁耦合传递作用使磁性浮子同步驱动液位指示器，从而实现就地指示液位。

远传变送器的测量电路中电阻值，是随着液位升降的磁性浮子磁感应作用下而发生相应变化，并经电子模块放大等处理后转换为4～20mA.DC标准电信号远传至二次仪表(指示、记录或控制仪表)。

报警器是借助磁耦合传递作用，驱动报警器中的随动元件，使开关动作来实现液位报警与控制。

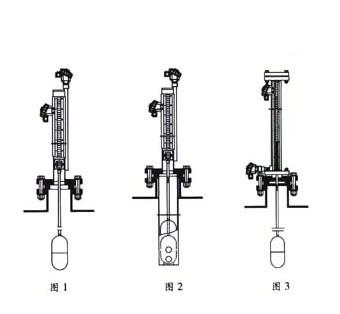

安装

基本型液位计采用JB/T82.2-94、HG20592-1997、DN150mm，PN1.6MPa或PN2.5MPa平面法兰安装，在工艺容器、贮槽顶上由用户配制同一标准与规格的平面法兰。

远传变送器与报警器的导线引入接头：M20×1.5内螺纹接头。
