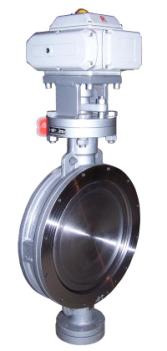

ZDJD型电动调节蝶阀

ZDJD型电动蝶阀有开关型和智能型二种，蝶阀与DL执行机构配套，输入控制信号（4~20mDDC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

一、阀体

公称通径：50－400mm

公称压力：PN1.0，1.6，2.5MPD

连接形式：法兰式按JB/T78－59 JB79－59对夹式法兰连接

材料：HT200 ZG25I ZG1Cr18Ni9

ZG0Cr17Ni12Mo2 衬四氟

介质温度：常温型：-20ºC～+200ºC 散热型：-40ºC～+450ºC

二、阀内组件

阀芯形式：阀板

流量特性：直线特性或等百分比特性

材料：HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯

三、执行机构：

类型：可选用PS系列、3810、DTR系列电子式角行程执行机构。

技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

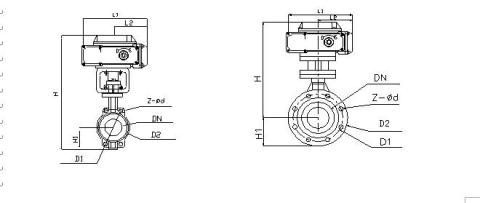

四、ZDJD蝶阀规格参数表

公称通径DN	50	65	80	100	125	150	200	250	300		350	400
流量系数（Kv）	110	180	232	368	656	735	1240	2025	2712		3875	5038
动作范围	0－90º
允许压差△P	小于公称压力（1.6MPD）
泄漏量Q	按GB/T4213－92，为Kv值的10-4
环境温度ºC	－20～60ºC
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1 350:1
配用执行机构	DL—05 10 PSQ101 381RSD－05					DL— 20 PSQ201 381RSC－30		DL－40 PSQ501 381RSC－50		DL－60 PSQ701
