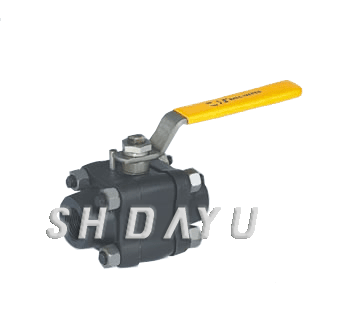

三锻式承插焊接球阀

三锻式承插焊接球阀

上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品三锻式承插焊接球阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。

专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com

在线服务:
点击这里给我发消息

产品介绍同类产品在线讯盘
三锻式承插焊接球阀 产品介绍

尺寸图

一、产品[三锻式承插焊接球阀]的详细资料：

产品型号：Q61N-160C

产品名称：三锻式承插焊接球阀

产品特点：应用规范公称压力：1.6-6.4MPa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀液体（W.O.G） 对焊标准（BW）：GB12224·ANSIB16·25 三片式承插焊球阀,三片式球阀,承插焊球阀。



二、主要零件材料：

序号

零件名称

材质

不锈钢

碳钢

1

阀体

不锈钢CF8M

碳钢WCB

2

密封圈

聚四氟乙稀PTFE

聚四氟乙烯PTFE

3

阀盖

不锈钢CF8M

碳钢WCB

4

球体

不锈钢SS316

不锈钢SS304

5

阀杆

不锈钢SS316

不锈钢SS316

6

螺母

不锈钢SS304

FCD45

7

垫圈

不锈钢SS304

FCD45

8

手柄套

塑料

塑料

9

手柄

不锈钢SS304

不锈钢SS304

10

阀杆螺母

不锈钢SS304

B7

11

垫圈

不锈钢SS304

不锈钢SS304

12

填料压盖螺母

不锈钢SS304

FCD45

13

填料

聚四氟乙稀PTFE

聚四氟乙稀PTFE

14

止推垫圈

聚四氟乙稀PTFE

聚四氟乙稀PTFE

15

填料

聚四氟乙稀PTFE

聚四氟乙稀PTFE

16

螺栓

不锈钢SS304

B8

三、三锻式承插焊接球阀主要尺寸：

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

21/2″

3″

4″

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

85

90

112

120

145

185

215

270

H

50

50

60

64

71

78

86

95

130

248

173

E

100

100

130

130

165

165

190

190

250

250

280

F

14.1

17.6

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

P

10

10

10

13

13

16

16

18

18

20

20

重量WT（g）

400

405

640

890

1160

2940

2940

4865

7000

107000

19350



订货须知：

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
