气动三通阀产品介绍

大田QB1-10单口排气阀

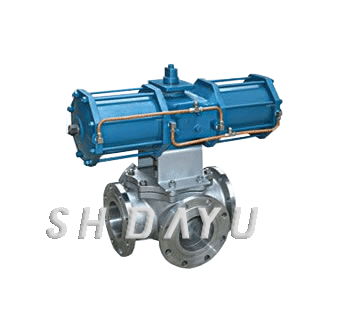

一、产品[气动三通法兰球阀]的详细资料：

产品型号：Q644F

产品名称：气动三通法兰球阀

产品特点：气动三通法兰球阀,气动法兰球阀,三通法兰球阀

二、主要外形和连接尺寸单位（mm）：

Q644/645F-16
通径DN		L	L1	D	K	D1	n-Φd	b	f	H	W
mm	in	L	L1	D	K	D1	n-Φd	b	f	H	W
25	1″	200	100	115	85	65	4-Φ14	16	2	193	140
32	1 1/4″	220	100	140	100	76	4-Φ18	18	2	212	164
40	1 1/2″	250	125	150	110	84	4-Φ18	18	2	230	164
50	2″	260	130	165	125	99	4-Φ18	20	3	268	190
65	2 1/2″	300	150	185	145	118	4-Φ18	20	3	293	210
80	3″	320	160	200	160	132	8-Φ18	20	3	325	247
100	4″	370	185	220	180	156	8-Φ18	22	3	380	276
125	5″	430	215	250	210	184	8-Φ18	22	3	468	348
150	6″	480	240	285	240	211	8-Φ23	24	3	510	378
200	8″	550	275	340	295	256	12-Φ23	24	3	655	432

法兰标准：GB9113亦可按ANSI B16.5、JIS B2212

备注：L（T）形三通阀由气动执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

订货须知：

一、①气动三通法兰球阀产品名称与型号②气动三通法兰球阀口径③气动三通法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动三通法兰球阀型号，请按气动三通法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
