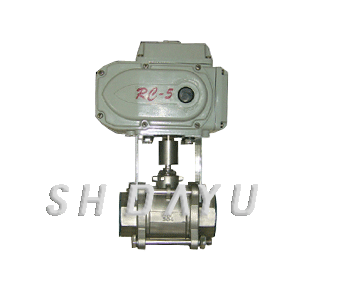

不锈钢电动智能球阀 产品介绍

尺寸图

产品型号：
 ZAJQ型
产品名称：
 电动二通调节球阀（法兰式、对夹式、台湾三片式丝扣）
产品特点：
 ZAJQ型智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
一、阀体

形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
ZAJQ911型三片式电动丝扣式球阀外形尺寸
公称通径DN
G
L
H
L1
15
1/2”
75
275
157
20
3/4”
80
280
157
25
1”
90
287
157
32
1 1/4”
40
297
208
40
1 1/2”
120
312
208
50
2”
140
325
208

九、型号编制说明
Z
A
J
Q
9
41
F
25
C
G
自控阀门
执行机构类型：
位移特征：
阀门代号：
传动方式：
连接形式：
密封面材料：
公称压力：
阀体材质：
温度类型：
D：表示PS系列
J：角行程
Q：表示球阀
9表示电动
41：表示法兰
F：表示四氟乙稀
16：表示1.6MPa
C：表示碳钢
G：表示中温型
R：表示3810系列
S：直行程
D：表示碟阀
6：表示气动
11：表示丝扣
H：表示金属硬密封
25：表示2.5MPa
P：表示不锈钢
常温省略
A：DTR系列
V：表示V形球阀
71：表示对夹式
40：表示4.0MPa
S：表示塑料
64：表示6.4MPa
F46：表示阀体衬四氟

十、订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力（压差） 9.电源电压和控制信号 10.其它特殊要求
