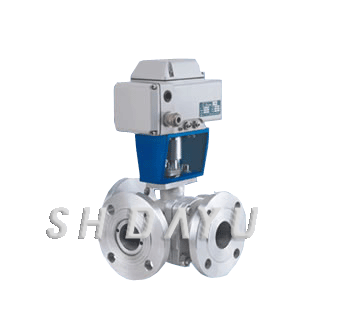

ZKRQ系列电动O形三通球阀

ZKRQ系列电动O形三通球阀

上海大宇阀业有限公司是集设计、生产、销售、维修、售后服务为一体的流体行业产品专业制造厂家。公司产品ZKRQ系列电动O形三通球阀 质量可靠，生产历史悠久、技术力量雄厚、工艺先进、性能稳定、检测设备齐全，深受广大客户的好评信赖。

专业服务:
服务热线: 021-66018888
图文传真: 021-56018666
电子邮件: 326988483@qq.com

在线服务:
点击这里给我发消息

产品介绍同类产品在线讯盘
ZKRQ系列电动O形三通球阀 产品介绍

ZKRQR系列电动O形三通球阀由电动执行机构和三通球阀组成。改变球芯与管道的相对位置，可以对三条管路流体实现不同的组合控制。 该产品以220V单相交流电为力源，接受控制系统 (或操作器) 来的 220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。 T型三通可使三路正交的管道互相连通，即起分流(合流)作用，也可使其中两条管道连通而切断另一路管道。 L型三通流路只能连通互相正交的两条管道或切换方向。

阀门特性

公称压力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公称通径：DN20～300mm
工作温度：硬密封：-40～300℃  软密封：-40～180℃
工作电压：220V、380V
阀座形式：不锈钢可动硬密封、PTFE软密封。
主要材质：阀体 (1)WCB  (2)304  (3)316  (4)316L
阀芯 (1)304  (2)316  (3)316L
流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质
表面处理: 抛光

阀门材料
1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
4) 顶部密封环 至p tight ring 聚四氯乙烯 P.T.F.E.
5) O环 O-Ring 氟橡胶 VITON
6) 垫圈 Washer 聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals 聚四氯乙烯 P.T.F.E.
8) 阀体 Body 不锈钢 ANSI316 1.4408
9) 球阀 Ball 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
10) 顶部密封 End sealings 聚四氯乙烯 P.T.F.E.
11) 端部 End 不锈钢 ANSI316 1.4408
12) 法兰 Flange 不锈钢 ANSI316 1.4408



尺寸表
DN
mm.
10
15
20
25
32
40
50
65
内螺纹尺寸
GAS
3/8"
1/2"
3/4"
1"
1"1/4
1"1/2
2"
2"1/2
通径
mm.
10
15
20
25
32
40
50
65
P. 阀门
PN40
PN40
PN40
PN40
PN40
PN40
PN25
PN25
A
mm.
207,5
207,5
207,5
207,5
256,5
256,5
256,5
256,5
B
mm.
122,5
122,5
122,5
122,5
156,5
156,5
156,5
156,5
C
mm.
68
68
68
68
94
94
94
94
D
mm.
163,5
163,5
163,5
163,5
185
185
185
185
X
mm.
44
44
44
44
44
44
44
44
E
mm.
120
130
140
150
180
200
220
240
ΦG
mm.
90
95
105
115
140
1450
165
185
ΦM
mm.
60
65
75
85
100
110
125
145
ΦN
mm.
14/4
14/4
14/4
14/4
18/4
18/4
18/4
18/4
H
mm.
249,5
252,5
260
264,5
304,5
312
275,5
284,5
T. of cycle 50/60 Hz
s.
15 / 12,5
15 / 12,5
15 / 12,5
15 / 12,5
15 / 12,5
15 / 12,5
15 / 12,5
15 / 12,5
重量
Kg.
8,1
8,6
10,1
11,5
20,5
23,7
28
32,6

订货须知：

一、①ZKRQR系列电动O形三通球阀产品名称与型号②ZKRQR系列电动O形三通球阀口径③ZKRQR系列电动O形三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的ZKRQR系列电动O形三通球阀型号，请按ZKRQR系列电动O形三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
